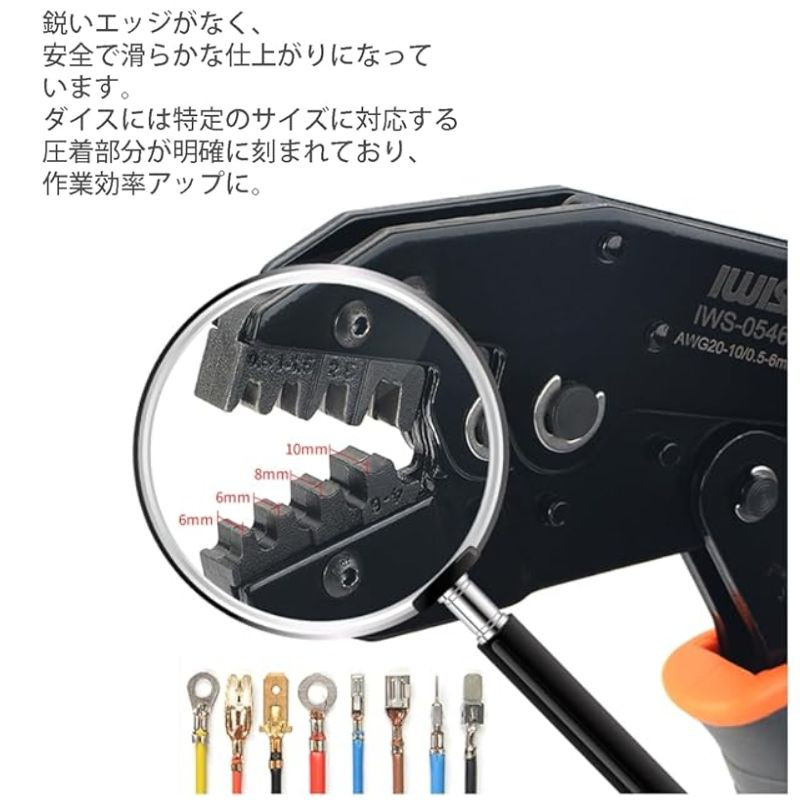

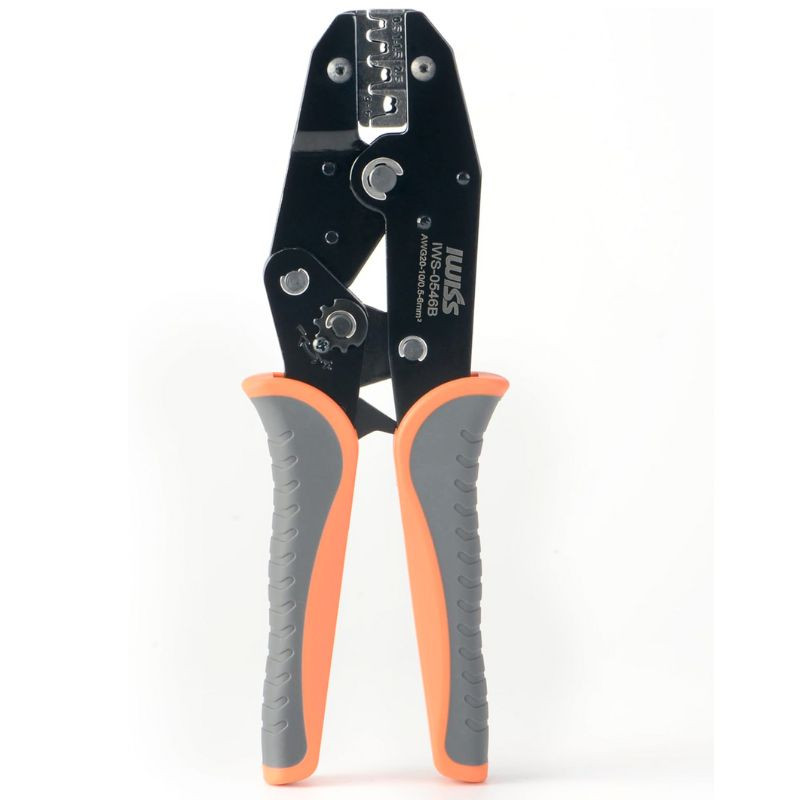

圧着ダイス

圧着ダイス(3サイズ)：0.5sq、1.25sq、2.0sq、3.5sq〜5.5sq

用途

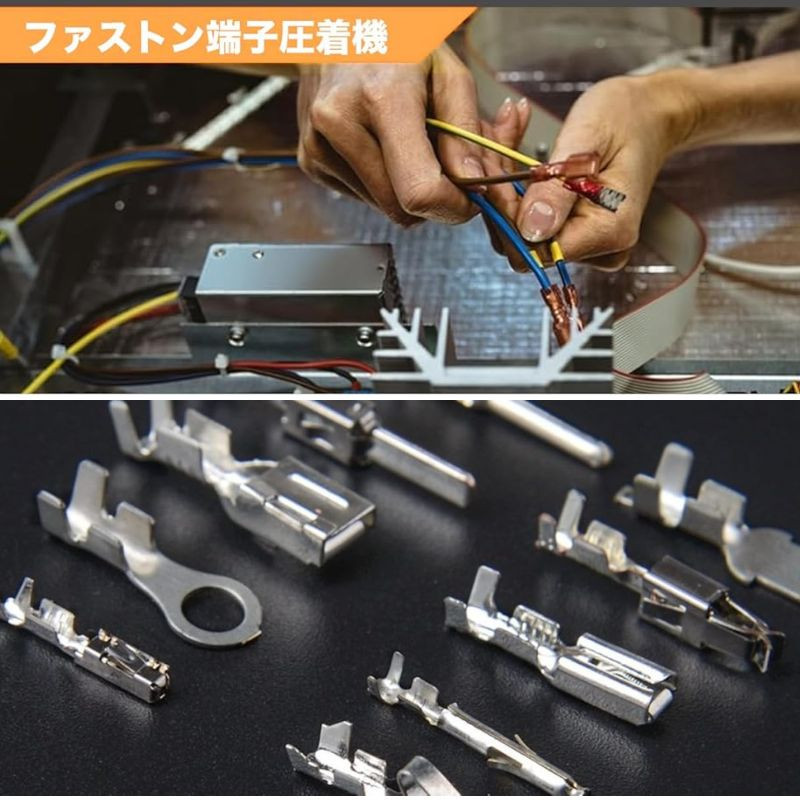

平型端子#250・#187、ファストン端子250・187シリーズ等のオープンバレル端子を圧着。

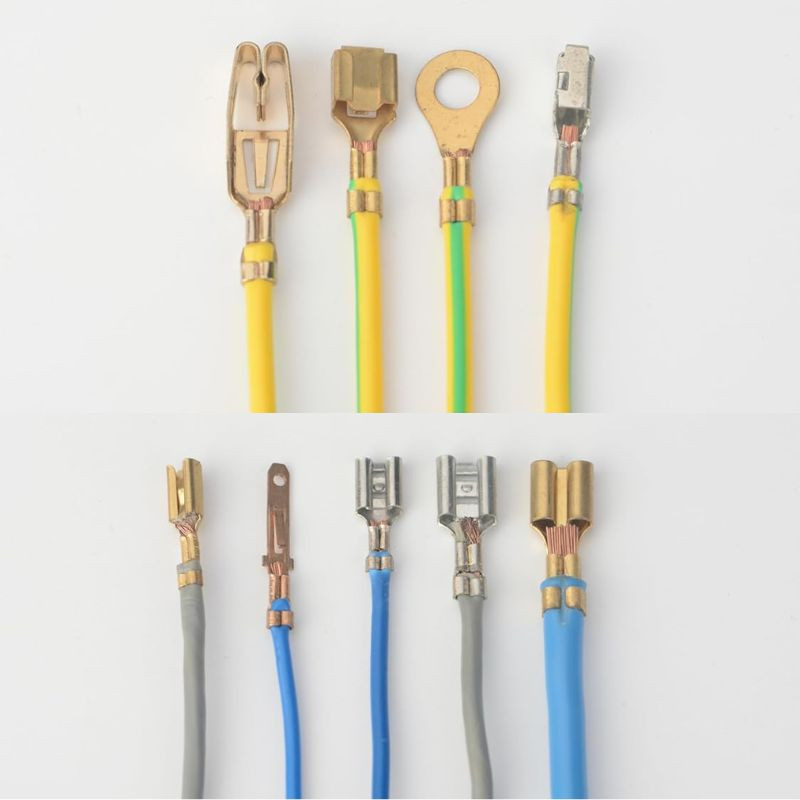

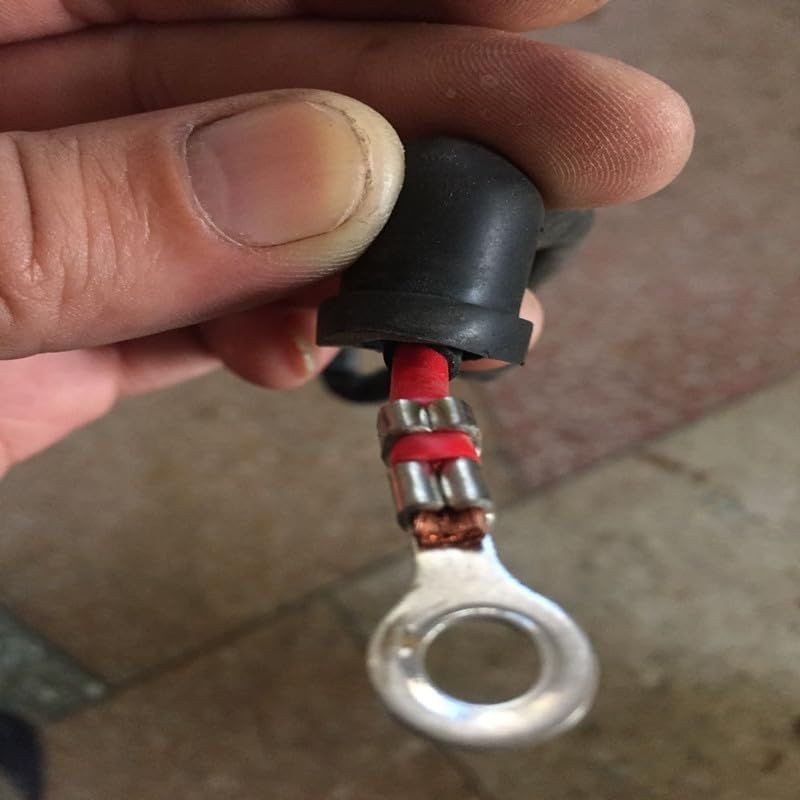

AVSS電線にファストン#187、#250などを圧着してみました。

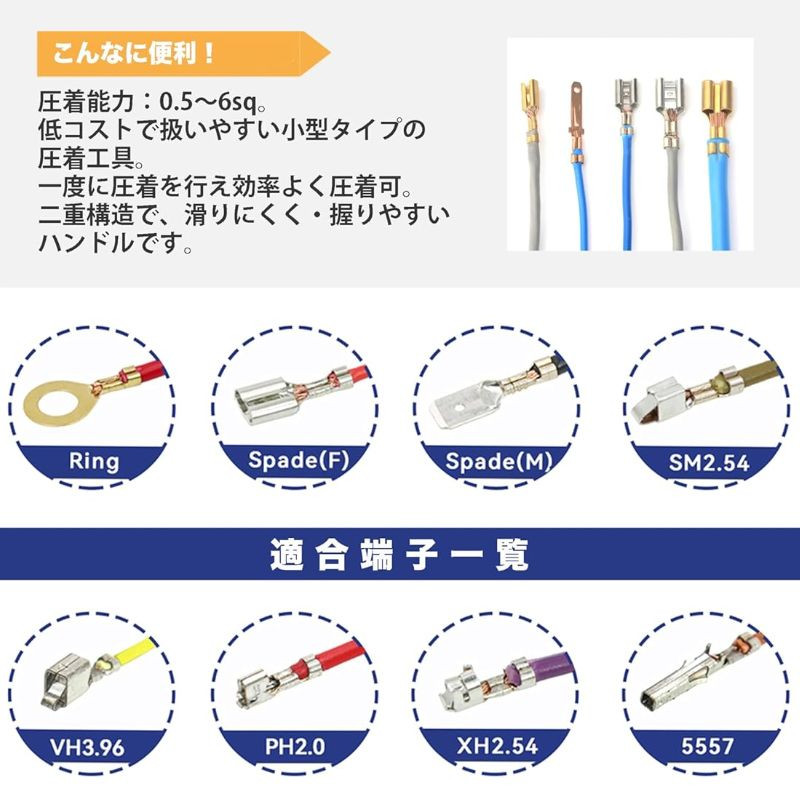

対応可能なコネクター（弊社独自検証）

・ 平型#187、#250、ファストン#187、#250

・ MOLEX 3191

・ 矢崎 YZ-GIBOSHI-TF、060型LC

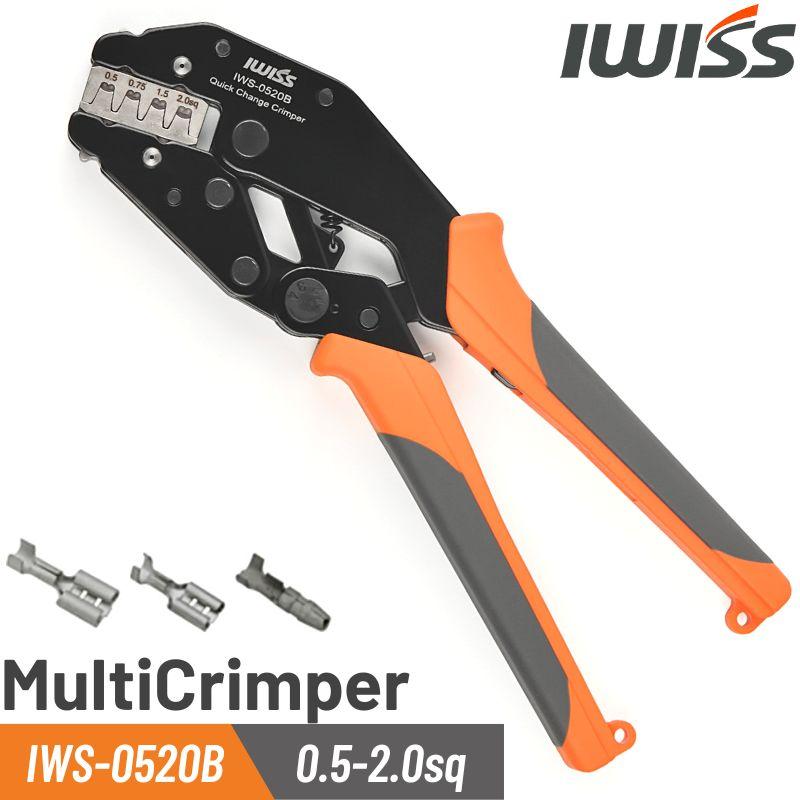

※注意：国産ギボシ（海外製より肉厚）には、本機より専用圧着機 IWS-0520B のほうがカシメ形状に優れています。

※検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

※メーカー様は一切関係ありません。

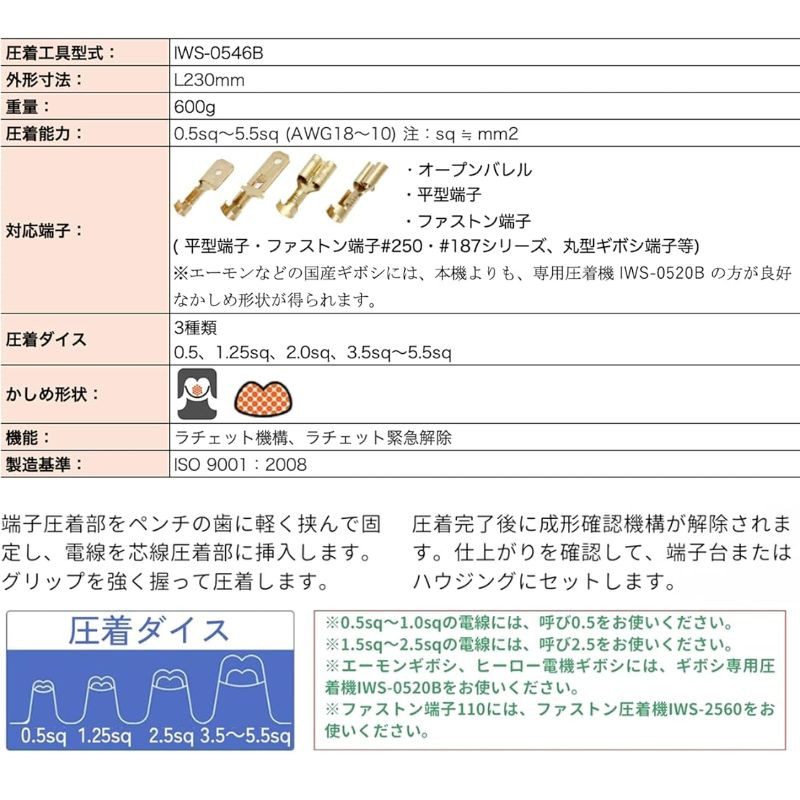

仕様

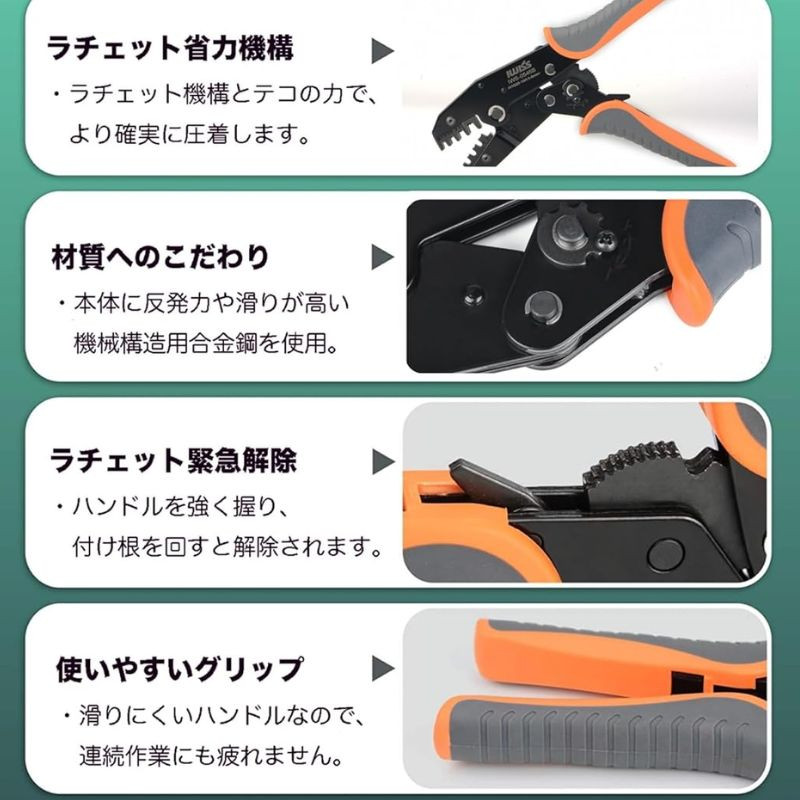

ラチェット機構

特徴

・ ファストン端子用

4つのサイズのオープンバレル用端子を圧着

ファストン端子187や250シリーズ、ギボシ端子、オープンバレル端子などを圧着。

※エーモン社、ヒーロー電機社製ギボシには、本機より専用圧着機 IWS-0520B のほうがカシメ形状に優れています。

・ クリンプハイト調節ダイヤル付き

経年劣化による圧力低下を再調整可能です。

・ 被覆ごと噛んで端子が抜けない場合、ラチェット緊急解除キーを動かしてロック解除もできる！

強く握った状態で、ハンドルの付け根に小さなレバーをドライバー等で回すとロックが解除されます。

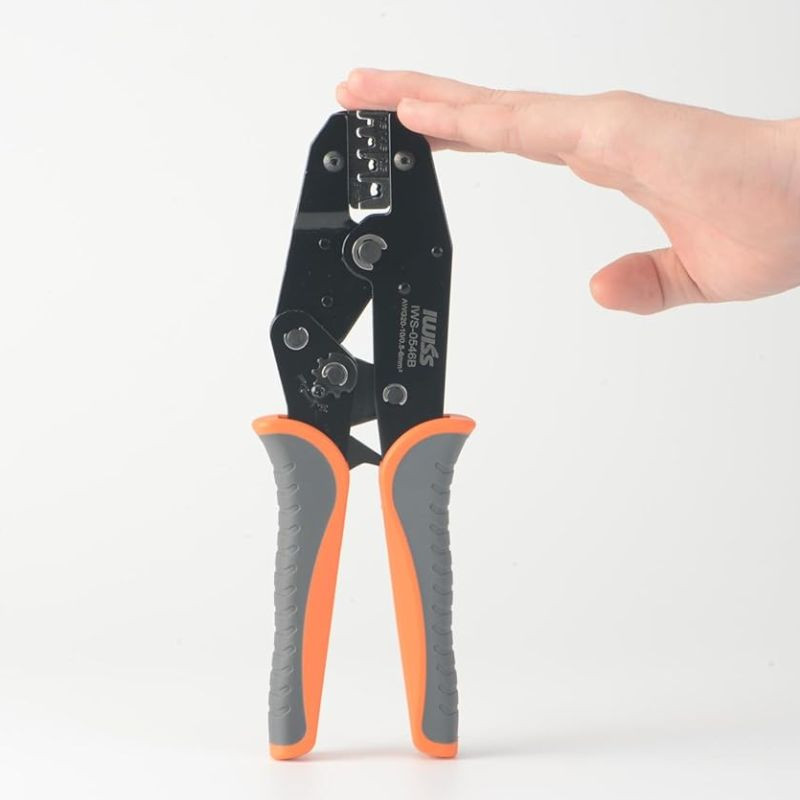

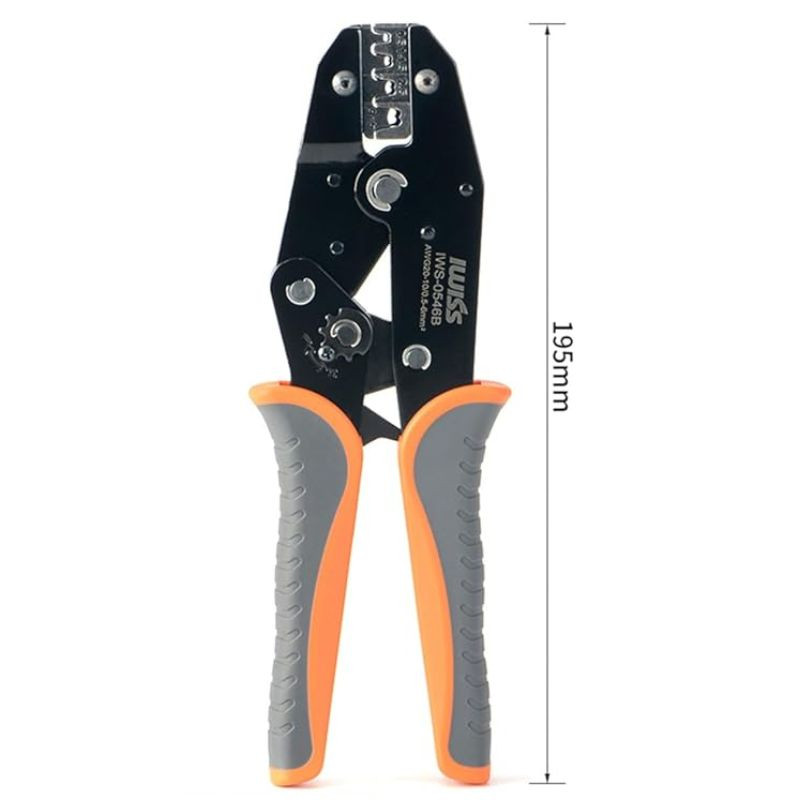

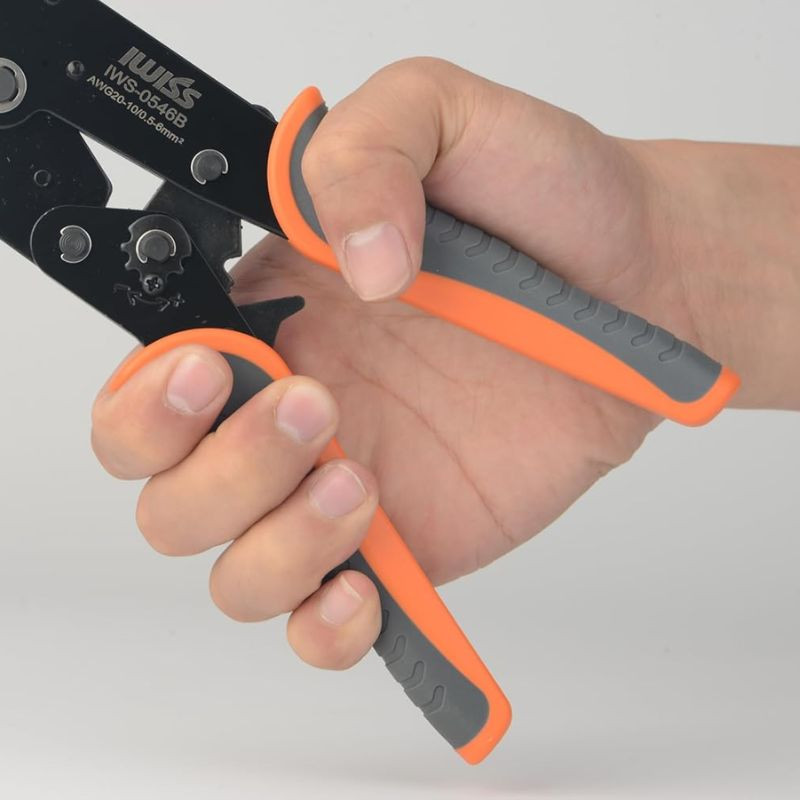

・ 閉じた時約50mm、とてもハンディ

TPPグリップで柄幅が狭く使いやすい

滑りにくいハンドルなので、連続作業にも疲れません。

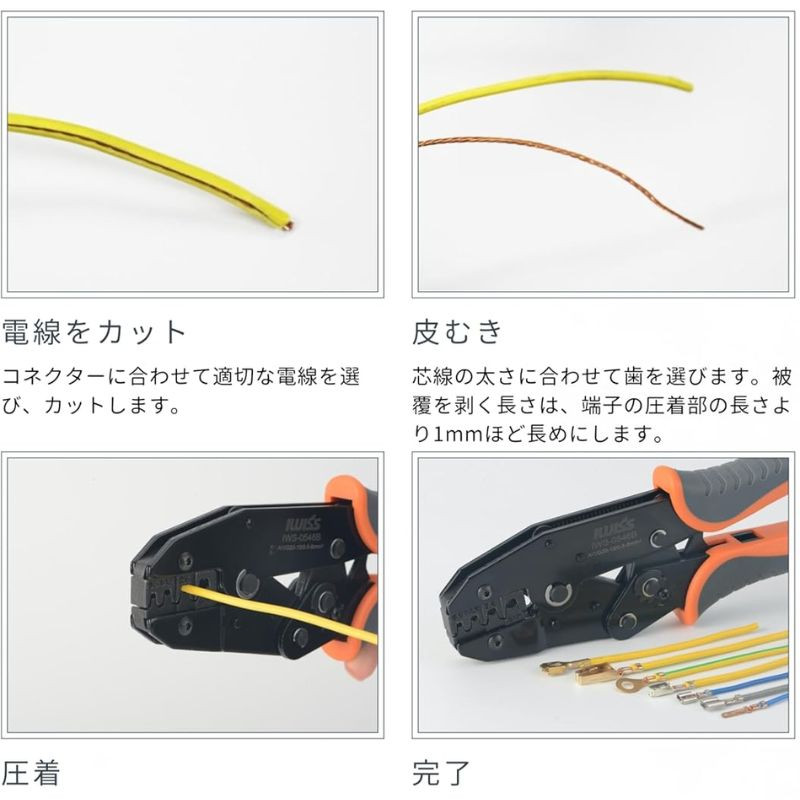

使用方法

1.仮押さえ

ハンドルを開いた状態で圧着スリーブを圧着部に挿入し、電線を中にセットしてください。スリーブの一端をかしめます。ハンドルをラチェットが解除されるまで閉じてください。

2.圧着

ハンドルをラチェットが解除されるまで閉じてください。両方均等にかしめてください。

3.仕上がり確認

仕上がりを確認して、完成です。次に、スリーブの反対側をかしめます。両方均等にかしめてください。

4.熱収縮

絶縁被覆は120℃で収縮するため、収縮時にはヒートガンをお使いください。

※ヘアドライヤーでは熱量不足です。

よくあるご質問

Q. ダイスの取り替えはできますか？

A. 取り替えできす。HS-QC用圧着ダイスが取替可能です。

Q. 圧着工具（新品）のハンドル動作がかたい。正常ですか？

A. 新品の場合、リングやピンがかたいことは正常です。しばらくお使いいただくことで少しずつなじみ軽くなります。

Q. ラチェット構成品ですか。

A. ラチェット内蔵品です。

Q. ハンドルが開かない時の解除方法は？

A. ハンドルを強く握りこみ、電線とリングスリーブを押し潰すことで、ハンドルを解除することができます。ハンドルの外側方向（開く方向）には絶対に力を加えないでください。

1.工具を逆さまに持ち替え、両手でハンドルの先を握る

2.ハンドルを両手で強く握り続ける

3.緊急解除レバーをドライバーで動かしてみる。電線が固定されていても、誤ったダイスで圧着した端子・電線は使用できません。再度、正しい組み合わせで圧着作業を行ってください。

Q. 圧着精度については？

A. 使用端子や電線種類によっても圧着精度に差があります。この商品をご使用になる場合は、必ず事前に圧着テストを行い適した圧着精度（圧着強度）を確認の上、本圧着を行ってください。

ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。

・圧着する端子およびスリーブに適合する工具を使用して下さい。

・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。

・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。
