商品の詳細情報
【公式】 IWISS アイウィス メーカー直営店 ポイント利用
送料無料 工具キット 自作工具 セット 0.25-6.0mm2 IWISS アイウィス

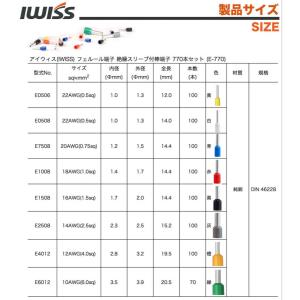

サイズ詳細
Size COLOR CABLE SIZE QTY(PCS)
シングル E0506 イエロー 22AWG(0.5sq) 100
シングル E0508 ホワイト 22AWG(0.5sq) 100
シングル E7508 ブルー 20AWG(0.75sq) 100
シングル E1008 レッド 18AWG(1.0sq) 100
シングル E1508 ブラック 16AWG(1.5sq) 100
シングル E2508 グレー 14AWG(2.5sq) 100
シングル E4012 オレンジ 12AWG(1.5sq) 100
シングル E6012 グリーン 10AWG(2.5sq) 70

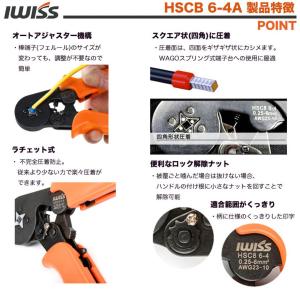

【特徴】
●ラチェット機能
通常のペンチ同様単純にハンドルを握り込むだけの操作で着端子「フェルール」を確実に取付け可能。配線作業を非常に簡単に行うことができます。
●軽量PP、TPRのグリップ
手によくフィットし負担が少ないので作業がスムーズに！
●オートアジャスター機構
エンドスリーブをツール側面から差し込み圧着、さらに自動的にエンドスリーブのサイズに合わせて圧着することができます。
1台で幅広い電線範囲に対応できるので工具を減らすことが可能。

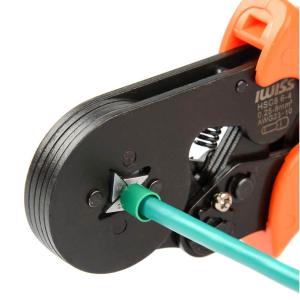

●スクエア状(四角)に圧着
4方向からの同時圧縮でスクエア状(四角)に圧着。WAGOスプリング式端子台の使用に適します。
●ラチェット緊急解除
被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットを回すとロックを解除することができます。
●適合範囲がくっきり
仕様が柄に印字されているため管理に楽に！
【使用方法】
STEP 1.電線に合致した端子を選び、端子先端まで電線を挿入します。
STEP 2.ハンドルを軽く握り、ロックを解除すると、圧着ダイスあ開きます。
STEP 3.ゆっくり握り、ラチェット機構で圧着完了までしっかりホールドします。
STEP 4.ラチェット のロックを解除し、端子の圧着状況を確認します。
【ご注意（免責）＞必ずお読みください】
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かないで下さい。
ブランド IWISS アイウィス
型番 HSC8 6-4A／E770
製品概要 圧着ペンチと絶縁スリーブ付棒端子のセット品
HSC8 6-4Aは4方向から同時圧縮で確実にスクエア状にクリンプするモデル フェルール端子770本付きで便利
・オートアジャスト機構搭載
・精密に設定
・こだわりの材質
負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製
・4方向からの同時圧縮でスクエア状(四角)に圧着
WAGOスプリング式端子台への使用に最適

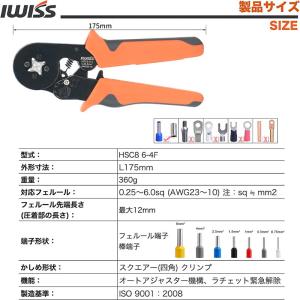

■圧着ペンチ（HSC8 6-4A）
圧着能力 AWG23-10 (0.25-6.0mm^2)
仕上がり スクエアー(四角) クリンプ
商品寸法 175(L)x65(w)x20(h)mm
重量 360g
材質 スチール
用途 DIN46228第1項および第4項に準じるエンドスリーブの圧着に
仕様 ラチェット式
適合 ハンダ付けを必要としない端子
（エンドスリーブ / 棒端子 / コンタクト棒端子 / 絶縁スリーブ付棒端子 / フェルール）等の圧着作業に
■端子E-770
セット内容
1) エンドスリーブ
2) 棒端子
3) コンタクト棒端子
4) 絶縁スリーブ付棒端子
5) フェルール
※コネクターセットは大量生産品のため、数量差異が製品特性上避けられませんので予めご了承ください。
