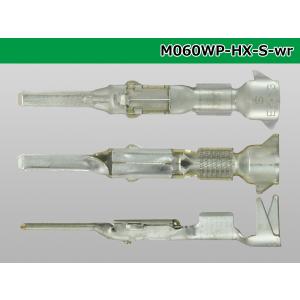

住友電装060型HX防水M端子（Sサイズ）ワイヤーシール別/M060WP-HX-S-wr - ショッピング・ショップ | 通販検索

■Sサイズワイヤーシール

「WS7165-1563HX-SB」

電線仕上がり外径(mm) 1.05-1.5

AVSSB/AVSSC0.3の電線に対応するものとなります。

■Mサイズワイヤーシール

「WS7165-1564HX-LGRE」

電線仕上がり外径(mm) 1.35-1.9

AVSS/AVSSB0.5の電線に対応するものとなります。

■Lサイズワイヤーシール

「WS7165-1565HX-BL」

電線仕上がり外径(mm) 1.75-2.4

AVS0.5電線に対応するものとなります。

＊推奨圧着工具 「P-706」「PAD-11」他

圧着加工の目安

「P-706」 導体部1.7L（AVSSB0.3電線の場合）

「PAD-11」 導体部1.6（AVSSB0.3電線の場合）

導体部に関しましては「P-706」の2.5と4.0を併用しバレル部分がワイヤーシールに軽く触れる程度に仕上げてください。

＊あくまで目安です、電線の種類などによって変わる場合が御座います。

表記は1本の価格です。

メーカー：住友電装

シリーズ：HX

規格サイズ：060 防水 M

適用電線サイズ：0.3-0.5mm2（Sサイズ）端子単体

材質：黄銅

表面処理：Snメッキ

ワイヤーシールは付属しておりません。

別途下部にございます「商品説明」をご覧ください。
