住友電装 025型HEシリーズ非防水Mターミナル（Mサイズ）/M025-HE
この商品は「Yahooショップ」でご購入いただけます。詳しくは下のボタンよりショップサイトへどうぞ。
商品の詳細情報
8100-4027 SM025HE-TM 8100-4028
M025-HE
住友電装製025型HEシリーズ非防水Mターミナル
（025型DLシリーズにも対応）
表記は"ターミナル1本"の価格です。必要数分をご購入ください。
商品内容
メーカー
住友電装
規格サイズ
025
シリーズ
HEシリーズ/DLシリーズ
材質
黄銅
表面処理
Snメッキ
適用電線サイズ
0.5-0.75mm2
電線仕上がり外径
1.25-1.6mm

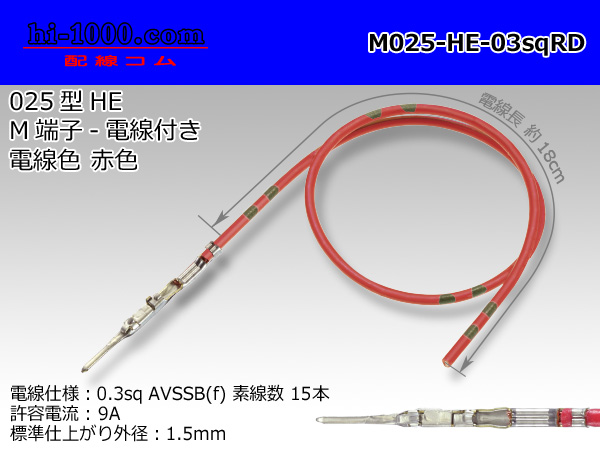

電線付きMターミナル ★オススメ★
「M025-HE-03sq」
ターミナルに約18cmの0.3sq電線をカシメています。
カシメ作業に不安のある方に！時短に！
↓Sサイズの商品もあります↓
「M025-HE-S」
適用電線サイズ：0.22-0.35mm2
●推奨圧着工具
「エンジニア製精密圧着ペンチ PAD-11」
「ホーザン製圧着ペンチ P-706」
など
＊圧着加工の目安 AVS0.5fの場合
PAD-11：導体部1.9 被腹部2.2
P-706：導体部1.4-1.7 被腹部1.7L
＊あくまでも目安です。お使いの電線によって変わりますので参考値としてご覧ください。
＊カシメ作業についてのご注意
本商品では0.75sqの電線は＜適用電線サイズ＞の範囲内ですが、
＜電線仕上がり外径＞の範囲ギリギリになる場合があります。
コネクタによっては端子が入りづらくなる場合がありますので充分ご注意下さい。
商品の詳細情報は下部をご覧ください。
スマートフォンやアプリからご覧の方は
「すべて見る（もっと見る）」をタップしてください。
この商品は「Yahooショップ」でご購入いただけます。詳しくは上のボタンよりショップサイトへどうぞ。
価格 ： 13 円 （税込）
