8240-0552 SM025NH-TF

F025-NH

住友電装製025型NHシリーズ非防水Fターミナル

表記は"ターミナル1本"の価格です。必要数分をご購入ください。

商品内容

メーカー

住友電装

規格サイズ

025

シリーズ

NHシリーズ

材質

耐熱銅合金

表面処理

Snメッキ

適用電線サイズ

0.22-0.5mm2

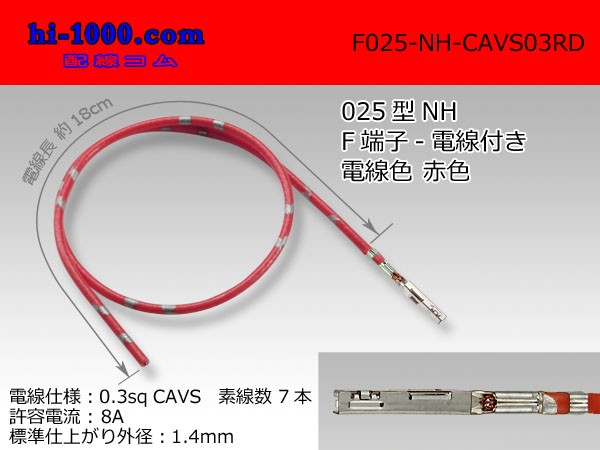

電線付きFターミナル ★オススメ★

「F025-NH-03sq」

ターミナルに約18cmの0.3sq電線をカシメています。

カシメ作業に不安のある方に！時短に！

●推奨圧着工具

「ホーザン製圧着ペンチ P-706」

「エンジニア製精密圧着ペンチ PA-09」

「エンジニア製精密圧着ペンチ PA-20」

など

＊圧着加工の目安 AVSS0.3の場合

P-706：導体部1.4 被腹部1.7L

PA-09：導体部1.6 被腹部1.9

PA-20：導体部1.6 被腹部1.9

＊あくまでも目安です。お使いの電線によって変わりますので参考値としてご覧ください。

＊カシメ作業についてのご注意

本商品で0.5sqの電線をお使いの場合、適用電線サイズの範囲内ギリギリです。

そのため仕上がりによってはコネクタに入りづらくなる場合がありますので充分ご注意下さい。

商品の詳細情報は下部をご覧ください。
