内部処理サンプリングレート 48KHz-24bit

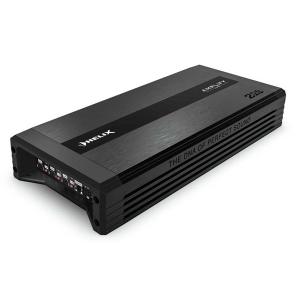

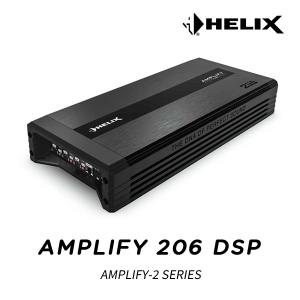

AMPLIFY 206 DSPは、206 DIRECT 6chパワーアンプへ48KHz/24bitフォーマットの8ch DSP を搭載し、206 DIRECT 同サイズと超小型化を実現した次世代のプロセッサー内蔵パワーアンプです。

フロント2WAY + サブウーファーシステムが簡単に構築できます。

内部処理の動作サンプルレートを【48KHz/24bit】64 bit プロセッサーを295MHzのクロックで駆動し、上級機種同様の高速処理が可能にし、圧倒的な高音質を達成しています。

また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。

音質を左右する入出力のディバイスには、高音質24bitバーブラウンA/D・高音質24bit AKM D/Aコンバーターを採用、クラスを大幅に上回るクオリティー高いサウンドを実現しています。

パワーアンプはクラスD級動作を採用、100W×6ch（4Ωステレオ）、190W×6ch（2Ωステレオ）、380W×3ch（4Ωブリッジ）とハイパワーを実現、ダンピングファクター70以上と高音質再生を可能にしています。

アナログ入力信号はハイレベル6ch（スピーカー出力）または、RCA入力6ch、入力信号は3WAYをミックスする事もできます。

純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。

デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。

また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

調整アプリケーションDSP PC-Tool Ver.6.XX で細かい設定が可能、出力/EQレベルは0.25dBステップ、タイムアライメントは7.1mmステップ、HP/LPのスロープは-42dB/octまで対応しています。

【Real Center】独自アルゴリズムのセンター信号生成により自然なフロントステージを実現【Dynamic Bass Enhancement】サブウーファーに最適化された低域信号を増幅

【Sub Xpander】超低域信号を増幅

【Clarity Xpander】高域の透明感を向上

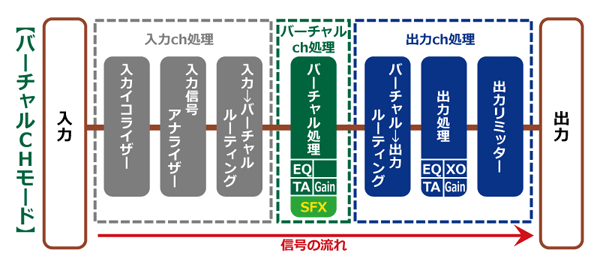

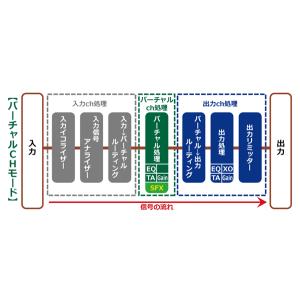

▼オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。

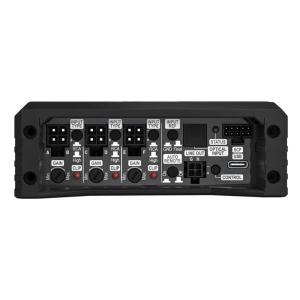

▼サイドパネル入力側

RCA/スピーカー入力6ch、光入力（96KHz/24bit）

SPCリモコン端子、コントロールスイッチ

PC接続用 USB-C 端子、2chライン出力コネクター

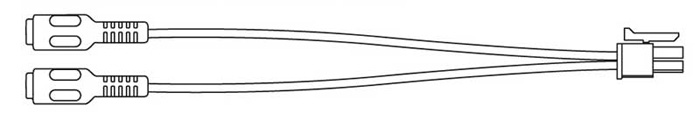

▼2ch入力用の付属RCAケーブル（3本）

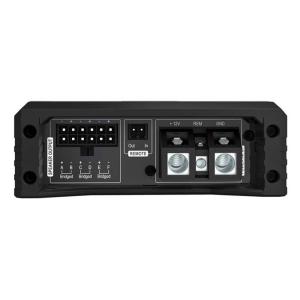

▼サイドパネル出力側

スピーカー出力端子6ch、リモートIN/OUT端子、電源＆グランド

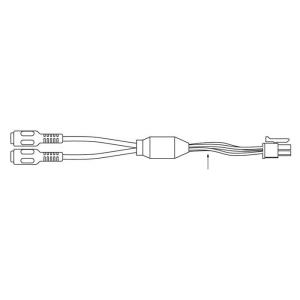

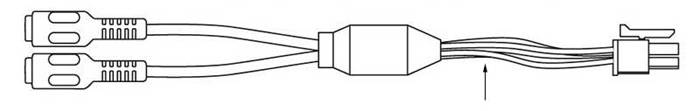

▼2chライン出力用の付属RCAケーブル

■AMPLIFY 206 DSP オーディオ仕様

チャンネルモード：3ch/4ch/5ch/6ch

出力電力：

100W×6ch 4Ωステレオ

190W×6ch 2Ωステレオ

380W×3ch 4Ωブリッジ

出力部動作クラス：D級動作

ダンピングファクター：70以上

RCA入力：6ch入力

ハイレベル入力：6chスピーカー入力

オートパワーオン機能：対応（ハイレベル入力時）※

入力感度 RCA：1V〜8V

入力感度 ハイレベル：2V〜16V

入力インピーダンス：RCA入力：4.8KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換）

光デジタル入力：角形TOS×1系統 (SPDIF:12-96KHz/24bit)

HELIX EXTENSION CARD：設定無し

RCA出力端子、出力電圧：2ch OUT PUT、最大出力電圧8V

リモート端子：リモートイン1系統、リモートアウト1系統

周波数特性(+0/-1dB)：20〜22KHz

高調波歪率：0.005%

DSP：64bit プロセッサー×1基、クロック周波数：295MHz

動作サンプルレート：48KHz / 24bit

A/Dコンバーター：高音質 24bit バーブラウン

D/Aコンバーター：高音質 24bit AKM

SN比：99dB以上（デジタル入力時）102dB以上（アナログ入力時）

出力レベル：5.0dB〜-30dB

各部レベル調整ステップ：0.10dB / ステップ

タイムアライメントステップ：7.1mm/ステップ

動作電源電圧：10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応）

その他：SPC端子（リモコン用）、USB-C 端子（PC接続用）

アイドリング電流：1.1A以下

リモート出力電流：500mA（最大）

内蔵ヒューズ：MINI 25A×3（基板上）

外形サイズＷ×Ｈ×Ｄ：114×40×263(mm) 206 DIRECT 同サイズ

重量：1.6Kg

付属品：USBケーブル1.8m、六角レンチ

※ハイレベル入力時にオートパワーオンが動作しない場合、外部のリモート信号やACC信号でONさせる事ができます。

■AMPLIFY 206 DSP セットアップ スペック

ハイパス：20〜20KHz（1/52オクターブステップ）

ローパス：20〜20KHz（1/52オクターブステップ）

ハイパス（ウーファー選択ch）：20〜300Hz（1Hzステップ）

ローパス（ウーファー選択ch）：20〜300Hz（1Hzステップ）

肩特性：

Butterworth：6/12/18/24/30/36/42（dB/oct）

Bessel：6/12/18/24/30/36/42（dB/oct）

Chebychev：6/12/18/24/30/36/42（dB/oct）

Linkwitz：12/24/36（dB/oct）

Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ）

イコライザ：30バンド 1/3オクターブ：1/24オクターブ微調整付

イコライザレベル調整幅：-15〜+6dB（0.10dBステップ）

イコライザQ特性：0.5〜15.0（0.1ステップ）

タイムアライメント：0〜-708.33cm（7.1mm=0.02msステップ）

位相調整：0度、または 180度

位相調整（ウーファー）：0〜348.75度 11.25度ステップ（31ステップ）

調整用ソフトウエア：ATF DSP PC-Tool V6.XX（Webよりダウンロード）

対応OS：Microsoft Windows-10/Windows-11

システム要件：

1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

内部処理サンプリングレート 48KHz-24bit

AMPLIFY 2シリーズDSPアンプはナチュラルサウンドを追求したD級動作のパワーアンプ、

M-SERIESよりコンパクトで軽量化を実現した新開発モデルです
