新開発のUP 8DSP MK2 は、9chDSPを内蔵した8chパワーアンプ。

Class GD動作でハイパワーと超低消費電力を実現した新世代のプロセッサーアンプです。

多チャンネル化する純正オーディオに対応しています。

UP 8DSPのハイレベル入力は6ch、更にExtension Crad 2.0 ANALOG IN を使用すればトータル8chのハイレベル入力が実現します。

また、入力した信号は4系統までミックスしてレベル調整が可能。

純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。

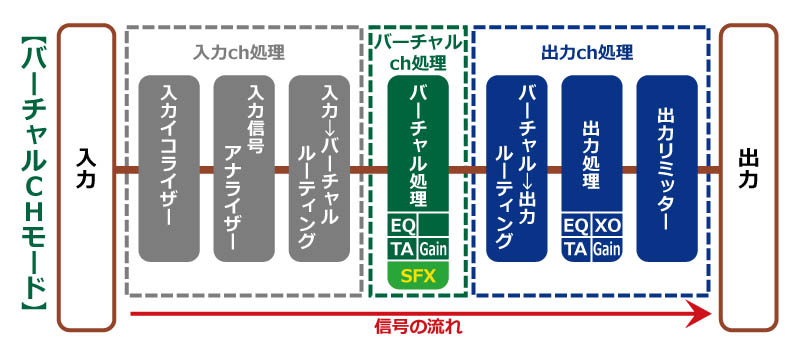

オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。

DSP処理の心臓部にはクロック周波数295MHzのアナログデバイセズ製64bitプロセッサーを装備し、内部サンプルレートは48kHz/24Bitで動作します。

高音質バーブラウン製24bitA/D・D/Aコンバーター、高音質オペアンプ搭載により、高調波歪率0.02％以下、S/N比104dB以上を達成しています。

今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。

10ピン-8ピンDINの変換ケーブルが付属されてます。

パワーアンプ部の定格出力は、Ach〜Fchが80W RMS×6ch 4Ω、Gch/Hch が160W RMS×2ch 2Ωを実現しています。

加えてプリアウト1chを装備していますので、別途市販パワーアンプ等の接続も可能です。

Class HDコンセプトではNFB（ネガティブフィードバック）回路にフィルター回路を設けて高周波成分を打ち消すので、出力回路に余分なフィルターを通さず音楽信号を出力することを達成しました。

これにより負荷インピーダンスによる周波数特性の変化が無く、低歪化を実現しています。

またダンピングファクター100以上と高音質再生を可能にしています。

調整アプリケーションDSP PC-Tool Ver.6.XX で細かい設定が可能、出力/EQレベルは0.25dBステップ、タイムアライメントは7.1mmステップ、HP/LPのスロープは-42dB/octまで対応しています。

【Real Center】独自アルゴリズムのセンター信号生成により自然なフロントステージを実現

【Dynamic Bass Enhancement】シート下サブウーファーに最適化された低域信号を増幅

【Sub Xpander】超低域信号を増幅

【Clarity Xpander】高域の透明感を向上

PDC、電話、ナビ音声などの自動切換も可能、調整アプリケーションで設定ができます。

外部入力として光デジタル入力端子×1系統を標準装備しています。

さらにオプションのExtension Crad 2.0を追加可能なスロットを1基搭載しています。

外部入力を使用する場合、ボリューム調整および入力切替にオプションのDIRECTOR/CONDUCTOR/URC-3/URC-1リモコンが必要になります。

注）URC-3を使用する場合、別売りのSCP-MINI DIN 変換アダプターが必要です。

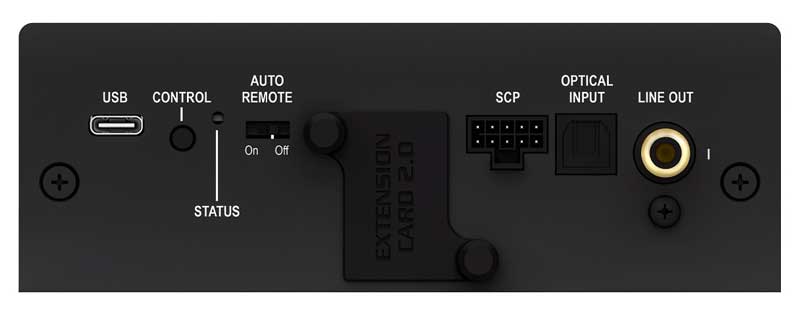

UP 8DSP MK2 コントローラー接続側

光デジタル入力端子、オートリモートON/OFFスイッチ、CONTROLスイッチ、PC接続用USB-C端子、SCPコントローラー専用端子を装備しています。

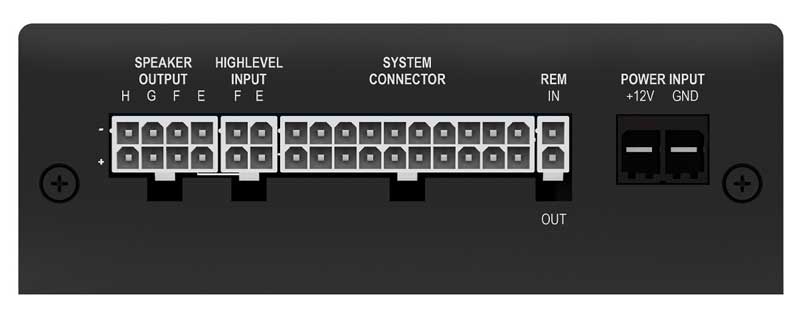

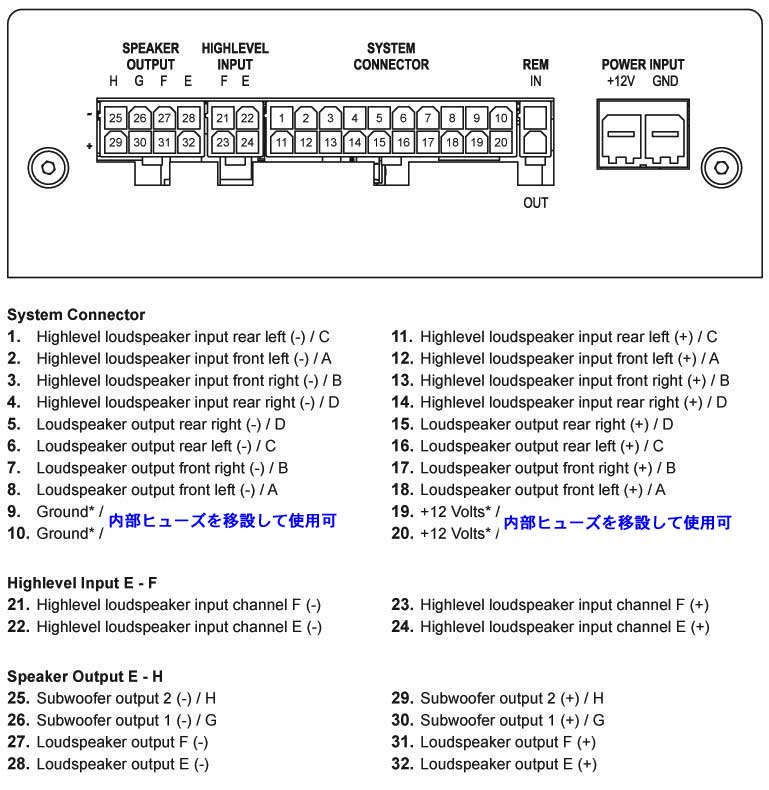

UP 8DSP MK2 入出力接続側

8ピン / 4ピン /20ピンシステムコネクター、2ピンコネクター（リモートIN/OUT）、2ピンコネクター（電源/GND）

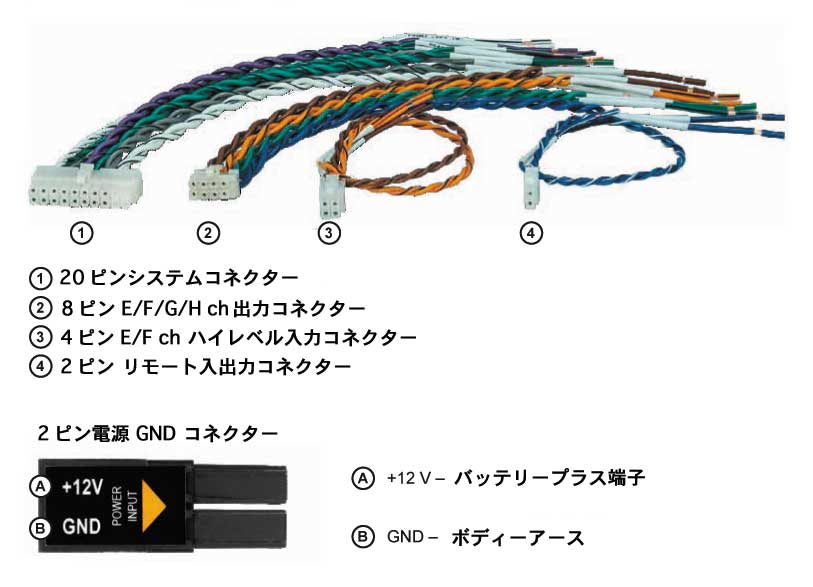

UP 8DSP MK2 付属コネクター

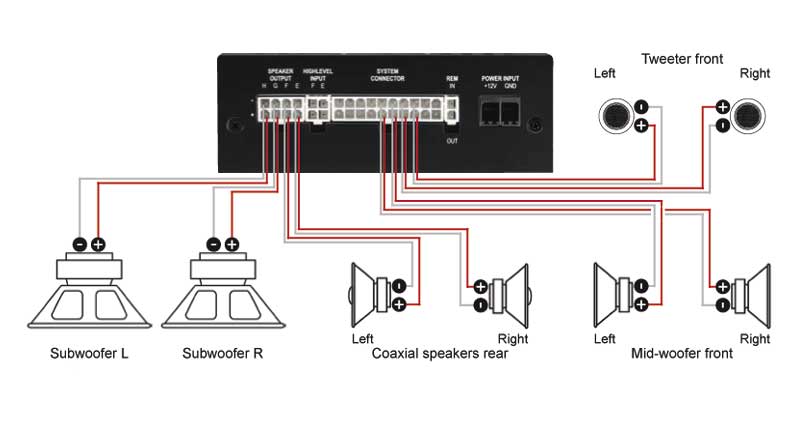

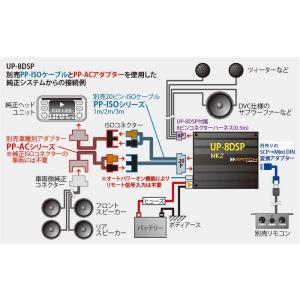

UP 8DSP MK2 接続例

主な仕様

チャンネルモード

6ch + 2ch + 1ch（プリアウト）

出力電力

80W RMS×6ch 4Ω（フロント/リア/センター）

160W RMS×2ch 2Ω（サブウーファー）

ダンピングファクター

100以上

入力感度

ハイレベル：2.8V〜11.0V

入力インピーダンス

9〜33Ω ADEP-3

オートパワーオン機能

対応 （ON/OFFスイッチはサイドパネルに装備）

光デジタル入力

角形TOS×1系統(SPDIF:6-96KHz/24bit)

周波数特性(+0/-1dB)

15〜22KHz

高調波歪率

0.02%

DSP

64bitプロセッサー、クロック周波数：295MHz

動作サンプルレート

48KHz/24bit

A/Dコンバーター

高音質 24bit Burr Brown 社製

D/Aコンバーター

高音質 24bit Burr Brown 社製

SN比

104dB以上（デジタル入力時）、100dB以上（アナログ入力時）

出力レベル

5.0dB〜-30dB

各部レベル調整ステップ

0.10dB/ステップ

タイムアライメントステップ

7.1mm/ステップ

動作電源電圧

10.5V〜17.0V

外部入力

別売 Extension Card 2.0

入出力端子

専用20ピン、8ピン、4ピンコネクター

その他

SPC端子、USB-C

mini端子（PC接続用）

アイドリング電流

380mA

リモート出力電流

500mA（最大）

ヒューズ

MINI 25A×2

外形サイズＷ×Ｈ×Ｄ

153×46×130(mm)

重量

1.2Kg

付属品

20ピン/8ピン/4ピン/2ピン接続ケーブル一式

電源コネクター

USBケーブル1.8m、取付金具

別売

SCP-MINI DIN 変換ケーブル、Extension Card 2.0

PC-Toolセットアップ スペック

ハイパス（Front/Rear/Center）

20〜20KHz 1/48オクターブステップ

ローパス（Front/Rear/Center）

20〜20KHz 1/48オクターブステップ

ハイパス（Woofer）

20〜100Hz 1Hzステップ

ローパス（Woofer）

20〜300Hz 1Hzステップ

肩特性

Butterworth/Bessel/Chebychev/Linkwitz/self-define

Butterworth スロープ

6/12/18/24/30(dB/oct)

Bessel スロープ

6/12/18/24/30(dB/oct)

Chebychev スロープ

6/12/18/24/30(dB/oct)

Linkwitz スロープ

12/24(dB/oct)

self-define スロープ

12dB/oct固定+Q:0.5〜2.0 (0.1ステップ)

イコライザ（Front/Rear/Center）

30バンド(1/3octステップ)+中心周波数調整(1/6octステップ)

イコライザ（Woofer）

15バンド(2/3octステップ)+中心周波数調整(1/6octステップ)

タイムアライメント

0〜-425.00cm (7.1mm=0.02mSステップ)

位相調整（Front/Rear/Center）

0〜348.75度 11.25度ステップ

位相調整（Woofer）

0〜348.75度 11.25度ステップ

調整用ソフトウエア

ATF DSP PC-Tool V5.XX以降（Webよりダウンロード）

対応OS

Microsoft Windows-10/11

■特徴

・新開発のUP 8DSP MK2 は、9chDSPを内蔵した8chパワーアンプ。

・Class GD動作でハイパワーと超低消費電力を実現した新世代のプロセッサーアンプです。

・多チャンネル化する純正オーディオに対応しています。

・UP 8DSPのハイレベル入力は6ch、更にExtension Crad 2.0 ANALOG IN を使用すればトータル8chのハイレベル入力が実現します。

・また、入力した信号は4系統までミックスしてレベル調整が可能。

・純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。

・オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
